功能用途：

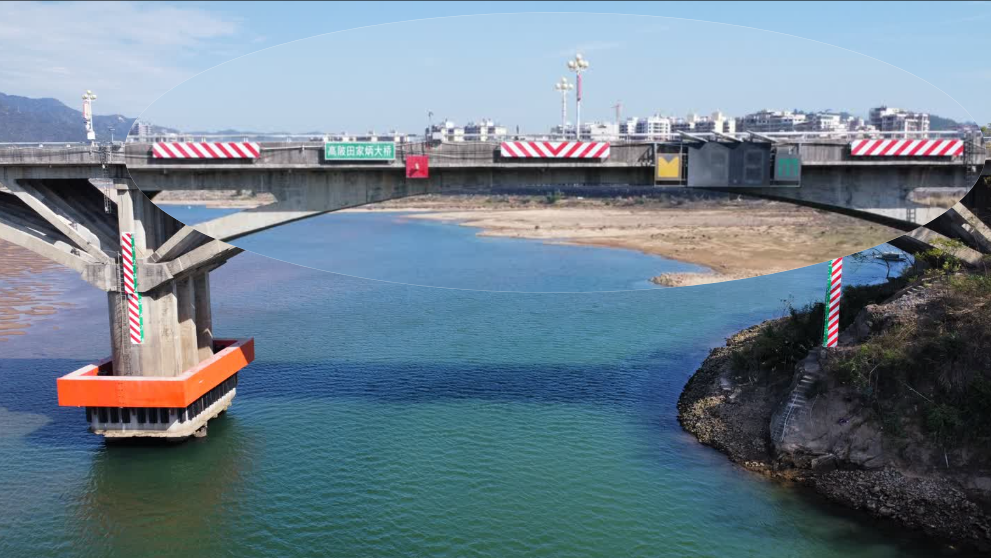

1、乙类标志设置于桥梁主梁（或拱圈）的迎船面上，适用于所有桥梁。

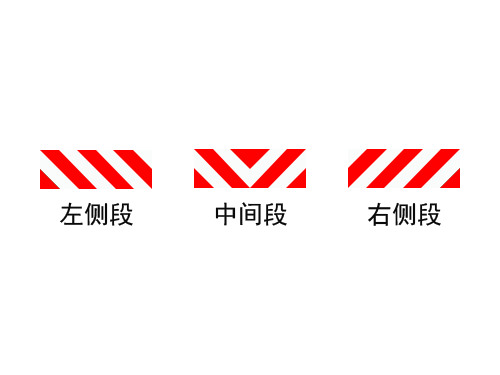

2、设置在桥梁主梁（或拱圈）的两个迎船面上，标志的左侧段、中间段、右侧段应同 时使用。

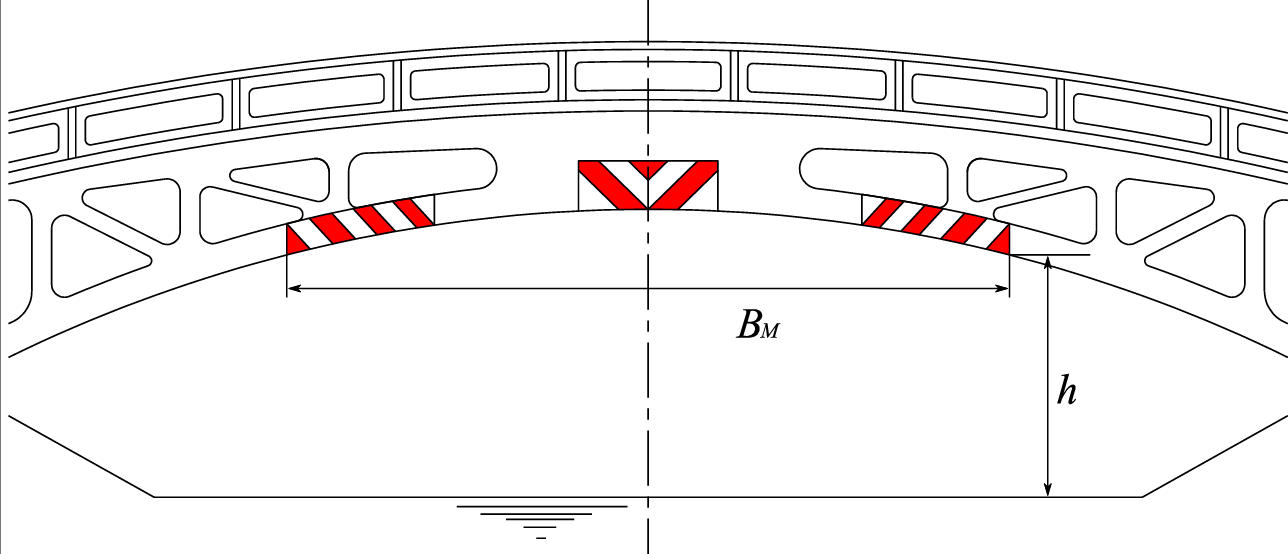

3、标志中间段的纵中线应与航道中心线在主梁或拱圈迎船面上的投影线重合。

4、标志中间段的底边应与主梁梁底或拱顶等高，左、右侧段可与中间段不在同一水平 高度，但间距应相同。

5、左侧段、右侧段应标示通航净空上底宽度、通航净空宽度、航道现状底宽的范围之一。

主要特点：

标志板

1、标志板采用铝合金板、浅色合成树脂板(如高强度的塑料、聚氣乙烯、玻璃钢板材)制作。铝合金板的厚度应不小于2m，合成树脂板的厚度应不小于铝合金板的2倍。

2、标志板可折边以提高强度，但不应以此缩减标志的外形尺寸。

3、为保证质量、便于运输和安装，大型标志板宜在安装现场拼接。

标志面

1、标志底色宜采用三级或以上反光材料,其性能应符合 GB5768.2-2009中3.11.2.1

规定。

2、标志底色反光材料的拼接，用机械压贴的可以平(对)接，手工压贴的应当叠接。

3、标志的边框、图形符号、文字可与底色使用不同级别的反光材料。

4、标志的图案应按本文件的图样按比例放大制作，不应任意修改。

技术参数:
