功能用途：

1、实时净空高度标尺是对桥梁警示甲类标志作补充的标志，附加于桥梁警示甲类标志的一侧，用以显示通航孔的实时净空高度。

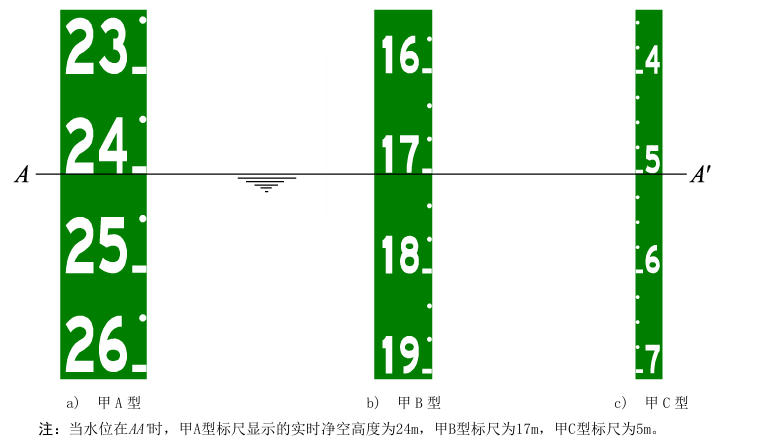

2、实时净空高度标尺应为长方形图案，由绿色底、白色阿拉伯数字和刻度（短横线和小圆点）构成，不设边框线。

3、实时净空高度标尺中的阿拉伯数字应标示米（m）的整数，不标计量单位。在标尺 靠近主标志的一侧应加标辅助读数的刻度，刻度在米的整数处应为横线，在米的等分处应为 圆点。数字和刻度标示值的基准均在其下缘，标尺数字、刻度的尺寸。

4、实时净空高度标尺的上端应位于设计最高通航水位以上，下端应位于设计最低通航水位至常水位之间，宽度应按表6给出的数字和刻度尺寸确定。

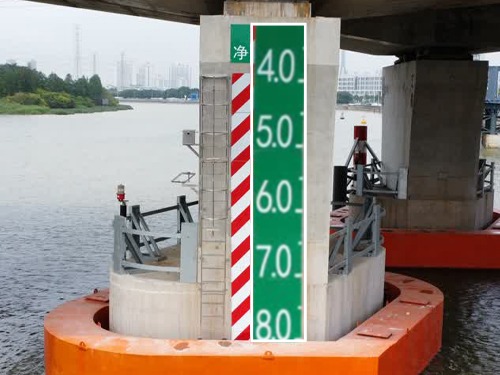

5、实时净空高度标尺附加在桥梁警示甲类标志任意一侧时，其侧边应与桥梁警示甲 类标志对齐贴合。标尺数字、刻度的下缘应与桥梁警示甲类标志两色斜纹相间线在标志侧边 的交点在同一水平高度。数字、刻度和标尺整体标示值的误差应控制在±5mm以内。

6、实时净空高度标尺的标志面和侧边应铅垂，标尺标示数值的原点与桥下航道位置 对应的桥梁上底标高应在同一水平高度，误差控制在±5cm以内。

主要特点：

标志板

1、标志板采用铝合金板、浅色合成树脂板(如高强度的塑料、聚氣乙烯、玻璃钢板材)制作。铝合金板的厚度应不小于2m，合成树脂板的厚度应不小于铝合金板的2倍。

2、标志板可折边以提高强度，但不应以此缩减标志的外形尺寸。

3、为保证质量、便于运输和安装，大型标志板宜在安装现场拼接。

标志面

1、标志底色宜采用三级或以上反光材料,其性能应符合 GB5768.2-2009中3.11.2.1

规定。

2、标志底色反光材料的拼接，用机械压贴的可以平(对)接，手工压贴的应当叠接。

3、标志的边框、图形符号、文字可与底色使用不同级别的反光材料。

4、标志的图案应按本文件的图样按比例放大制作，不应任意修改。

技术参数：
