沿海侧面标志(浮标)

1752023132122361.jpg 未标题-14.jpg

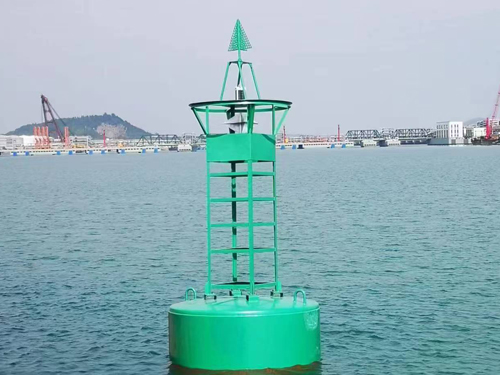

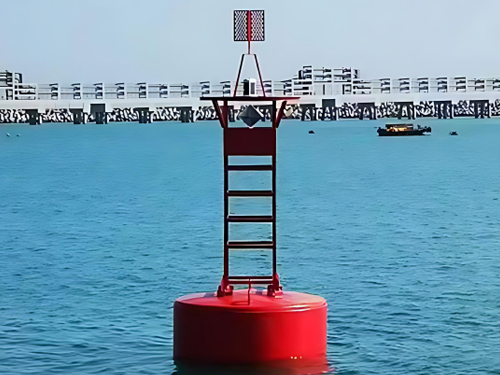

                                 航道左侧标                                     航道左侧标

功能用途:航道左侧标和右侧标分别设在航道的左侧和右侧,标示航道左侧和右侧界线。顺航道走向行驶的船舶应将航道左侧标和右侧标置于该船的左舷和右舷通过。

设计依据:《浮标锚链JT/T100-2005》《沿海助航标志GB16161-2021》《浮标通用技术条JT/T760-2009》《航标灯通用技术条件JT/T760-2022》

技术参数:

规格

HF0.6

HF1.2

HF1.5

HF1.8-D1/D2

HF2.4-D1/D2

HF3.0-D1/D2

备注

浮标颜色

左侧标:绿色;右岸侧:红色;


灯质

左岸一侧:绿色或白色,单闪光、双闪光或定光;右岸一侧:红色,单闪光、双闪光或定光;

可选

航标灯

HD90或HD155;

    可选

摇摆

最大摇摆角:≤15°,摇摆周期:3~5秒;


浮标直径(m)

0.6

1.2

1.5

1.8

2.4

3.0


干舷高度(m)

>0.3

>0.5

>0.6

>0.7

>0.9

>1 .0


灯焦面高度(m)

>1 .5

>2.0

>2.5

>3.0

>4.5

>6.0


锚链配系(mm)

11

17.5

22

28

34

38


沉锤/锚块(t)

0.2~0.5

0.5~1

1~2

2~3

3~6

5~8


投放水深(m)

2~10

3~15

4~20

6~30

10~50

15~60
