桥梁主动防撞预警系统

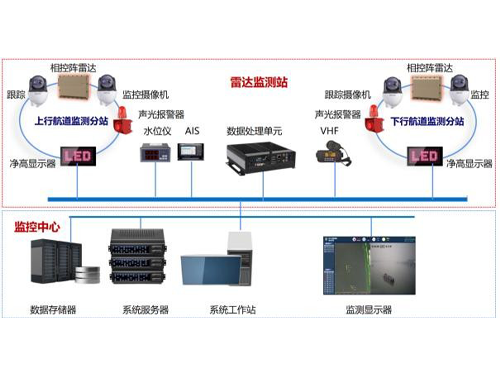

桥梁主动防撞预警系统总体架构图

桥梁主动防撞预警系统:建设规模为1站1中心,具体为桥梁雷达监测站和智慧桥梁监控中心;雷达监测站通过传输网络将信息传输至监控中心,在监控中心进行联调联试和综合处理与显示。

1752033245928779.png 未标题-2.png

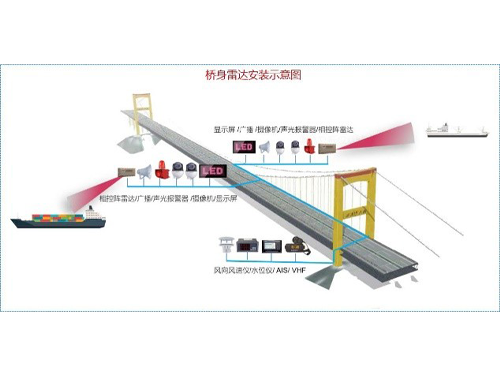

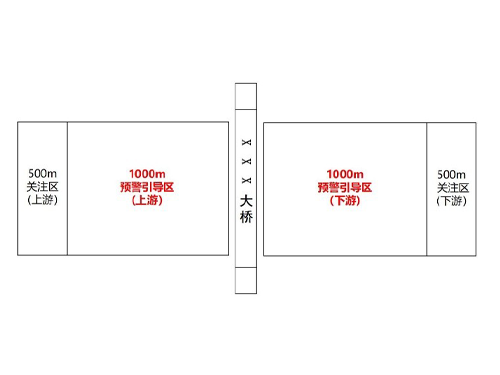

                                                   桥梁主动防撞预警系统雷达监测站         系统覆盖区域设计图

雷达监测站:由两个雷达监测分站和一个共用监测分站组成,两个雷达监测分站分别是主航道下行航道监测分站和上行航道监测分站。主航道雷达监测分站设备包括:相控阵雷达传感器、跟踪摄像机、监控摄像机、声光报警器、净高显示器等;共用监测分站设备包括:AIS、VHF、水位仪、数据处理单元等。各分站监测数据接入数据处理单元进行相应的处理,并通过传输网络将信息传输至监控中心。

桥梁管理中心:桥梁管理中心安装桥梁防撞主动预警系统平台,预警信息自动生成并显示,可通过筛选功能设置接收预警信息等级。并与海事部门联动,在海事部门安装远程桥梁防撞主动预警系统平台,预警信息自动生成并显示,可通过筛选功能设置接收预警信息等级。
